Diese Phonostufe habe ich lediglich gebaut, um den Steinmusic Röhrenvorverstärker zu komplettieren. Verwendet habe ich – neben der Schaltung von Holger Stein (veröffentlicht 1993 in Klang&Ton) drei PCC88, die zuvor in den Stein-Endstufen steckten (also sozusagen “Original Steinmusic Röhren”) diverse “NOS” Folienkondensatoren von ERO Röderstein (MKP und KP für die Signale, MKT für die Spannungspufferung) sowie neue engtolerierte KP-Kondensatoren von BC für die aktive Entzerrung. Alle Widerstände sind Standard: 0.6W Metalfilm von BC. Die “krummen” Bauteilwerte, die von Stein vorgegeben wurden, habe ich durch Parallelschalten von Kondensatoren sowie Reihenschalten der Widerstände erreicht.

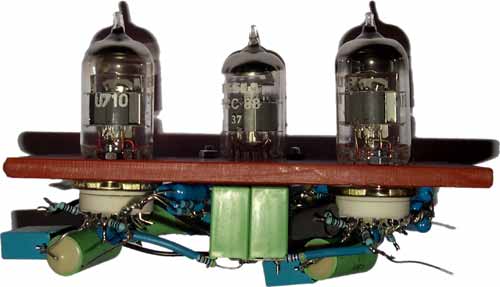

Die gesamte Schaltung ist frei verdrahtet; die Röhren sitzen in Keramik-sockeln, die auf einem recht dicken PVC-Bord montiert wurden.

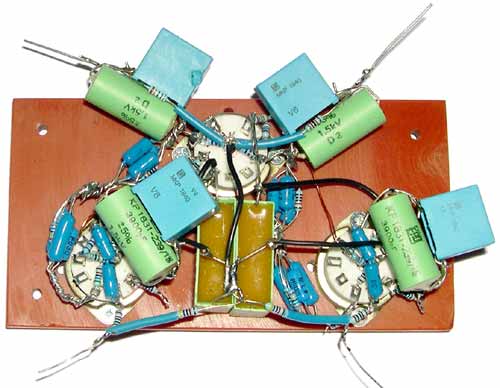

Die viereckigen grünen MKT-Kondensatoren zur Spannungspufferung bieten den zentralen Massepunkt, welcher sternförmig mit den Massepunkten der Röhrensockel und der Ein- und Ausgänge verbunden wird.
