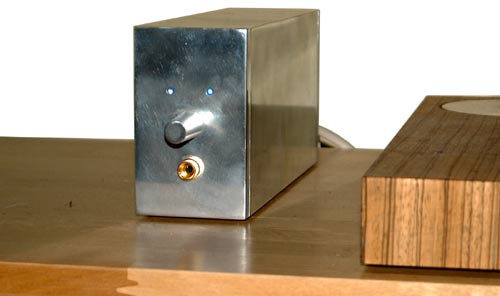

Pinoccio

pino02

Mal generell ..

Was braucht man für einen Kopfhörerverstärker? Eine Lautstärkeregelung, also im einfachsten Fall ein Eingangspoti; dann eine spannungsverstärkende Stufe und schließlich einen Stromverstärker, auch Impedanzwandler genannt. Und das Netzteil nicht vergessen.

Aufgrund meiner beschränkten Aufnahmefähigkeit kenne ich mich schaltungstechnisch besonders (um nicht zu sagen: nur) bei Operationsverstärkern einigermaßen aus. Deshalb hier ein überschaubares Beispiel – es steht natürlich jedem frei, diverse diskrete Transistor- oder auch Röhrenschaltungen zu kombinieren. Besonders bei Kopfhörerverstärkern ist es üblich, einen OPV als Spannungsverstärker mit einer diskreten Ausgangsstufe zu kombinieren.

vereinfachte Schaltung, nach Texas Instruments: Burr Brown BUF634 Data Sheet

Faul wie ich bin, aber auch aus Überzeugung dass das Ergebnis gut wird, habe ich mich für ICs aus dem Hause Burr Brown entschieden. Speziell für den BUF634T als Stromverstärker; als Spannungsverstärker kommen die üblichen verdächtigen in Betracht: OPA134, OPA604, OPA627/637, AD8010/20, AD8065/66 etc.

… und ganz konkret

P1: Alps blau
C1: >1uF Röderstein ERO MKC oder Mundorf Zinnfolie
R1: 100k nichtmagnetischer Metallfilm
R2: 250R Metallfolie
R3: 4.5k Metallfolie
Q1: OPA134
Q2: BUF634T

Netzteil: Schnittbandkerntrafo, BYV27/200, Elna Silmic, Nippon Chemicon PS, kanalgetrennte integrierte Längsregler.

Star Trek … von der Ferne zu erkennen: Elna Silmic II, Nippn Chemicon PS, Tesla Metallfolien-Widerstände.

links nackt (als Vorverstärker), rechts mit Klinkenstecker des Kopfhörers. Ganz oben mit Klinkenadapter.

Trautes Nebeneinander mit den Netzteilen der Endstufen
