LSQR2: Digital gesteuerter analoger Vorverstärker 2.0

Nach dem Erfolg der LSQR (1.0) — einem Gemeinschaftsprojekt aus dem Analog-Forum, für welches Daniel (»PVC«) das wesentliche Konzept sowie die Programmierung erledigt und ich das Layout erstellt habe — blieb ein Wunsch nach mehr Komfort und letztlich nach einem Display übrig. Aufgrund der Erfahrungen mit der LSQR1, welche zunächst als eine Lautstärke- und Quellregelung (eigentlich: Steuerung) für den Dispre gedacht war, wollten wir diese nicht einfach erweitern sondern grundsätzlich neu konzipieren. Das Ergebnis der mittlerweile fast zweijährigen Arbeit ist jetzt ein universeller Controller mit Display, IR-Empfänger und Anschlüssen für zwei Drehimpulsgeber, der für Hifigeräte unterschiedlicher Art Verwendung finden kann. Damit haben wir einen rein passiven Relais-Lautstärkesteller mit Eingangswahl (universell einsetzbar und quasi der direkte nachfolger der LSQR1) sowie einen vollwertigen Vorverstärker auf PGA2311-Basis realisiert.

Ausführliche Informationen einschließlich Schalt- und Bestückungspläne sowie Stücklisten sind zunächst in der Dokumentation (PDF) zu finden.

Die Bestellung ist war bis 20. Januar 2010 an dieser Stelle möglich.

lsrq2_ctrl_back

Das Controllerboard (Prototyp): unten der Atmel ATMega, oben die Anschlüsse für das Zentrale Netzteilboard, rechts Trimmer für den Kontrast des Displays (wenn man ein LCD verwendet), außen die beiden Anschlüsse für die Drehimpulsgeber.

lsqr2_ctrl_front

Auf die andere Seite des Controllerboards wird “Huckepack” das Display gesteckt und geschraubt, hier ein VFD.

Entsprechend dem Ausgangspunkt wollten wir uns zunächst erneut einer Lautstärke- und Quellsteuerung zuwenden, was letztlich zu der ersten Anwendung als kompletter Vorverstärker auf Basis des Burr Brown PGA2311 führte.

lsqr2_p_lay

Das Layout des PGA-Boards: links unten ein Teil der digitalen Steuerung, in der Mitte der PGA2311, rechts unten Doppel-OPVs als Impedanzwandler, es können SOIC- (=SMD) oder PDIP-Varianten bestückt werden. Oben die Ein- und Ausgänge mit den entsprechenden Subminiatur-Relais.

lsqr2_p_brd

So sieht der Probeaufbau der PGA-version aus (Daniels Version)

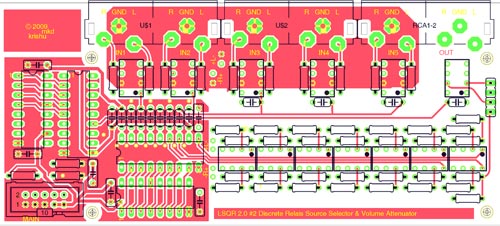

Relaisversion. Links unten Schieberegister und Relaistreiber, oben die Eingangswahl-Relais, rechts unten die Relais und das Widerstandsnetzwerk zur Lautstärkeeinstellung. Die Widerstände können bei Bedarf auf eine beliebige Nennimpedanz und eine beliebige Abstufung dimensioniert werden. Dazu steht eine Exceltabelle zur Verfügung.

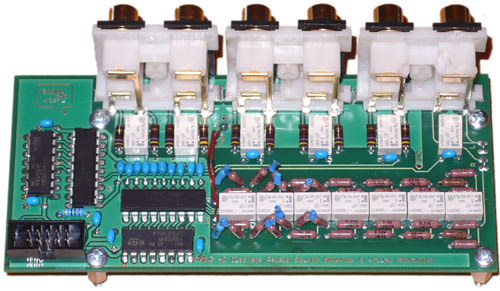

LSQR2 Relaisversion, hier mit hochwertigen nichtmagnetischen Widerständen für 10 kOhm nennimpedanz bestückt.

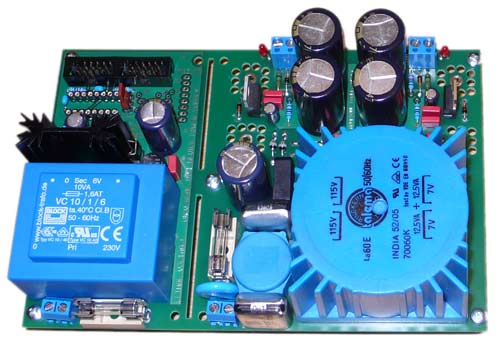

Das Controllerboard und das Audioboard werden über eine ebenfalls universell ausgelegte Netzteilplatine verbunden. Das Netzteilboard umfasst die gesamte digitale Spannungsversorgung inkl. Trafo. Zudem ist auf einem abtrennbaren Bereich das analoge Netzteil einschließlich HF- und DC-Filter, vergossenem Ringkerntrafo, Gleichrichtung und Regelung der analogen Betriebsspannugen untergebracht.
